HYL-996H三價鉻藍白鈍化劑

一、特點

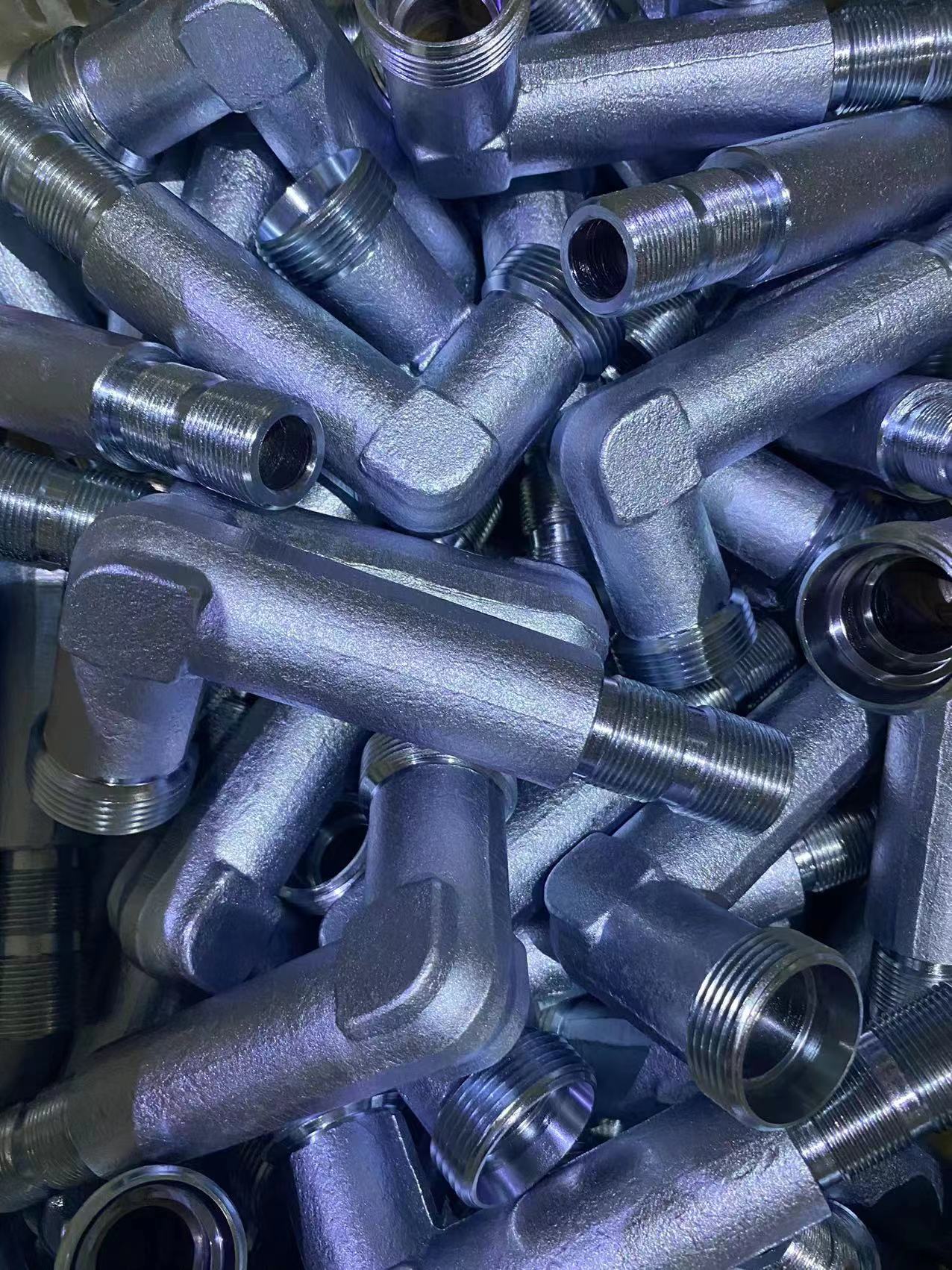

1、不含六價鉻，藍白色鈍化層顏色均一、美觀。中性鹽霧試驗可達96小時。

2、使用周期長，適合各種掛鍍與滾鍍的鋅鍍層。

3、單劑型、操作范圍廣、PH范圍寬、低溫到常溫均可進行操作。

二、開缸方法

1. 首先將鈍化槽洗凈，加入計算量的濃縮液于鈍化槽中。

2. 添加計算量的純水稀釋至最終體積后攪拌均勻。

  3. 充分攪拌后，檢測工作液pH值。當(dāng)工作液pH值過高時，可用稀硝酸或原濃縮液調(diào)節(jié)至適用范圍。

三、使用方法

四、管理方法

推薦使用可根據(jù)pH的變化而自動添加的pH自動添加設(shè)備。

１．補給方法

由于處理液的濃度、處理時間、攪拌、液體帶出量等作業(yè)條件不同，選用標準開缸、標準處理的情況下，按以下方法進行補給。

根據(jù)PH測定補給(玻璃電極PH測定表)，為了維持開缸濃度的PH值，補給下列混合液。

※補充用混合液

根據(jù)處理面積補給（液體帶出量是1.5ml/dm²時）,補給混合溶液5ml/m²。

2. 根據(jù)混合溶液的補給，PH值下降，添加混合溶液 1ml/L時，PH值約下降0.1。

PH值范圍1.8-2.6。用硝酸或碳酸氫鈉調(diào)整。

pH-值<1.8：防腐能力降低。pH-值 >3.0：鈍化膜表面出現(xiàn)黃色,防腐能力降低

3. 鈍化液的更新

隨著鈍化液中鋅的濃度的提高，會導(dǎo)致處理件的顏色不勻、耐蝕性下降。

鈍化液中鋅的濃度升到5g/L需全部更新鈍化液。

鋅的溶解量約3mg/dm^2，約處理到500dm²/L的時候就需要更換。

五、注意事項

1．電鍍層厚度需要在5um以上。因電鍍藥水和光澤劑不同，皮膜色調(diào)以及耐蝕性會有差別。鈍化液溫度低于20℃時，建議加熱至20~30℃。

2． 鈍化過程中，鈍化液的PH值會逐步上升，當(dāng)PH過高時可通過稀硝酸或補加原濃縮液進行調(diào)整。PH值非常重要，需嚴格控制(PH值過高或過低，鈍化膜均易發(fā)黃)。

3．活化工藝非常重要，活化后要充分水洗，不可將活化液過多的帶入鈍化液之中。

4． 攪拌，掛架移動或低壓空氣攪拌。鈍化籃子的材質(zhì)和攪拌的強弱對鈍化膜的色調(diào)會有影響，需要注意。

5．處理液中如果有掉入處理品，會使鋅和鐵的成分增加，導(dǎo)致處理液無法使用，請一定要及時清撈干凈槽內(nèi)掉入品。鐵離子對鈍化液影響很大，應(yīng)盡量避免鐵離子的帶入。

6．對容易殘留液體的產(chǎn)品，要用氣槍除去殘留液體后再進行干燥。

7． 新配制的工作液，最好老化12~24h后使用。

六、包裝

HYL-996H：30kg/桶  25kg/桶

龍口市華友表面處理材料有限公司
